- 主机需使用良好电源适配器，必须有接地处理
- TP的控制板附近应避免存在高频信号及主机电源通过，并且控制板需固定，TP不得在有强电磁干扰环境下使用，如有需要，请提前做好相关测试。
- 若主机外壳为导电材质，机壳需做好与sensor的隔离，并且机壳需接地。
- 若FPC处有非绝缘物，做好防信号干扰处理。
- 客户在收到我司TP后必须逐片进行功能检测，若测试有跳点等不良应及时反馈。
- 若客户是第一次装机，在第六项做到之后，TP不能实现良好画线属正常（但基本画线效果会有），遇此情况，请及时反馈，需做进一步软件调试。

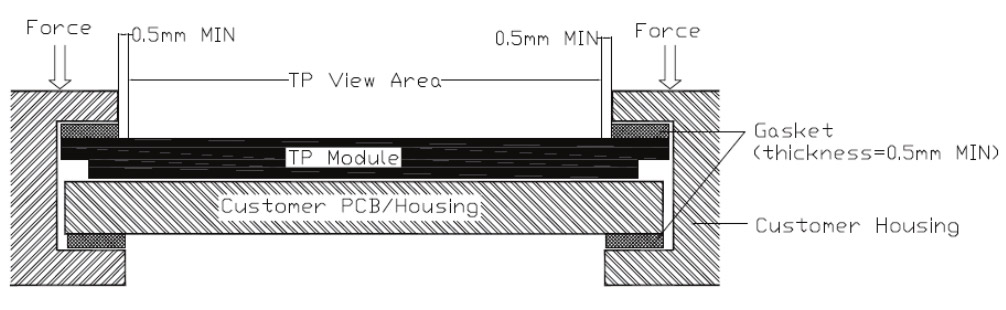

图例1

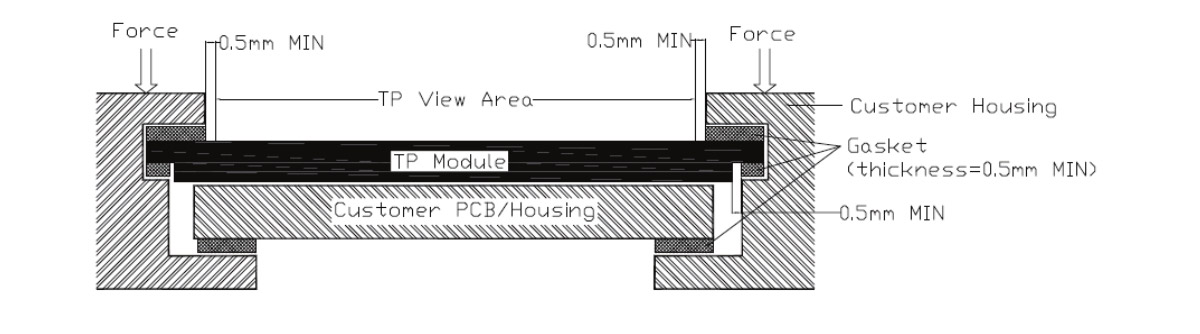

图例2

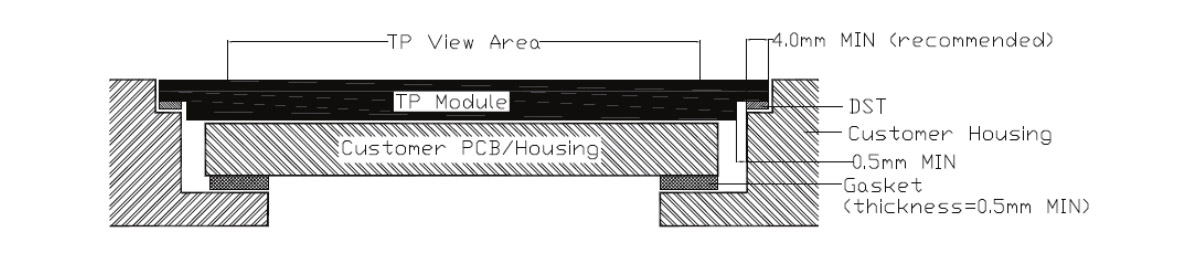

图例3

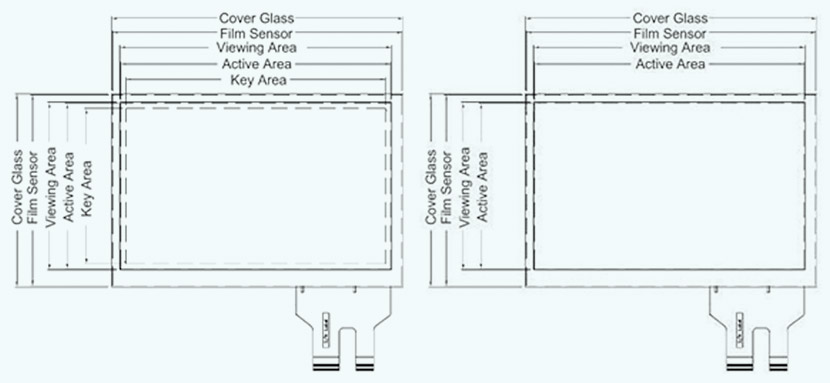

1. Cover Glass: 覆盖于投射式电容触控面板上方的玻璃。
2. Film Sensor: 此为投射式电容触控面板的区域。
3. Viewing Area: 这里的长、宽度是指触控面板的透明区域。
4. Active Area: 此为触控面板的操作区域。
5. Key Area: 在此区域内具有良好的触控准确度和灵敏度，并可在周边区域流畅操作。
6. 软性电路板: 触控面板的电路连接线。

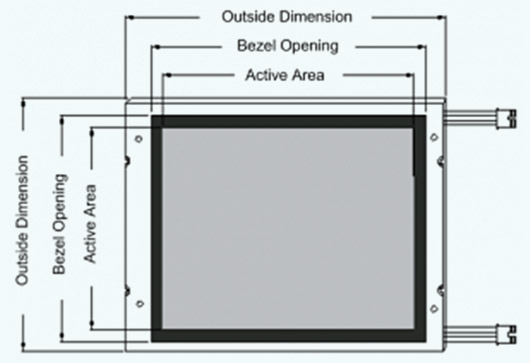

1. Outside Dimension: 液晶面板显示器的整体外形尺寸，包含覆盖于液晶面板显示器萤幕的金属外壳及PCB。
2. Bezel Opening: 也可称为 Opening Area。这是覆盖在液晶面板显示器萤幕前的金属框架开口。
3. Active Area: 这是液晶面板显示器萤幕的显示区域。触控面板的Key Area (若没有Key Area 时则为Active Area) 应与该液晶面板显示器的Active Area 接合。
触控面板的Viewing Area 应放置在液晶面板显示器的Active Area 与Bezel Opening 之间。
触控面板的Key Area (若没有Key Area 时则为Active Area) 应与液晶面板显示器的Active Area 接合。
当设计一个新的前框时，请确定系统的前框完全覆盖触控面板的银线。
若前框是导电材料制成时，触控面板与前框之间需要有绝缘缓冲材来隔绝。
在布线时请务必使用厚度≧1mm 的非导电材料(如泡棉、垫片等) 将软性电路板的两侧做隔离。
在安装控制器整个过程中，请确认人体静电已释放并戴上抗静电手环。
